一、應用范圍：

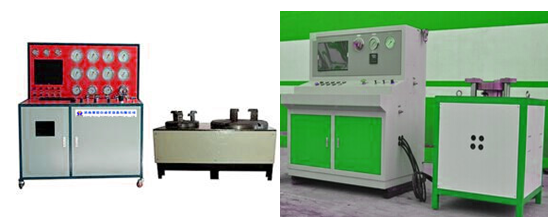

適用于直接載荷式和先導式安全閥的整定壓力、回座壓力和密封性等性能測試。安全閥校驗臺主要由控制系統、增壓系統、校驗平臺等三部分組成。廣泛應用于DN10-25mm″螺紋式安全閥、DN32～400mm法蘭式安全閥、全啟式/微啟式安全閥，常規厚薄法蘭式安全閥、國產/進口安全閥，彈簧直接載荷式安全閥、帶動力輔助功能的安全閥、帶補充載荷的安全閥的性能測試。

參考標準 GB／T1 3927 -92《通用閥門壓力試驗》，ZBJl6006-90《閥門的試驗與檢測》，CJ/T3055-95《燃氣閥門的試驗與檢驗》，GB12242-89 《安全閥性能試驗方法》，GB/T12241 安全閥一般要求，GB/T12242 壓力釋放裝置性能試驗規范，GB/T12243 彈簧直接載荷式安全閥等

二、控制方式

安全閥試驗臺分手動控制、電腦控制兩種。電腦控制系統由微機與可編成PLC控制器上下兩級控制系統組成，控制原理先進，采用獨立的控制單元，真正實現了模塊化控制。能夠精確控制壓力的精度，保壓效果好，實時自動補壓。多路多工位，各路試驗可同時進行互不影響。實驗數據和圖形自動記錄并保存在計算機中。手動控制，plc控制及計算機控制方式可以任意選擇。

三、設備特點

1、配備濟南賽銳氣體驅動氣體自動增壓泵，可輕松實現輸出壓力任意可調、可控。

2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。

3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。

4、電腦控制系統帶數據采集軟件，可自動采集數據，打印報告，顯示壓力曲線。

四、技術參數

1.加壓范圍：0-32MPa，最大輸出壓力40MPa；

2.試驗介質：空氣；

3.測試壓力輸出：1路；

4.測試閥門口徑：DN 25-400mm

5.壓力控制精度：≤±1%F.S；

6.壓力測量精度：0.4級壓力表（可選更高壓力等級）；

7.壓力表測量范圍：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根據需求選擇）

8.夾緊方式：液壓油缸夾緊；

9.夾緊力輸出范圍：0-50噸；

10.密封方式：密封圈密封；

11.驅動氣源：≤7bar，最大耗氣量：0.8標準立方米/分；

12.壓縮空氣質量要求：過濾精度：15μm；常壓露點：3℃；含油量(PPM)：≤5.0
